一句线C 是深圳唯创知音电子有限公司推出的一款高品质双模蓝牙音频芯片，内置高性能 32 位处理器（最高 240MHz），支持蓝牙 5.3、本地音频播放、AT 指令控制，广泛应用于蓝牙耳机、车载音响、智能家居等场景。

　　WT2605C（完整型号 WT2605CX）是一款集蓝牙音频传输 + 本地音频播放

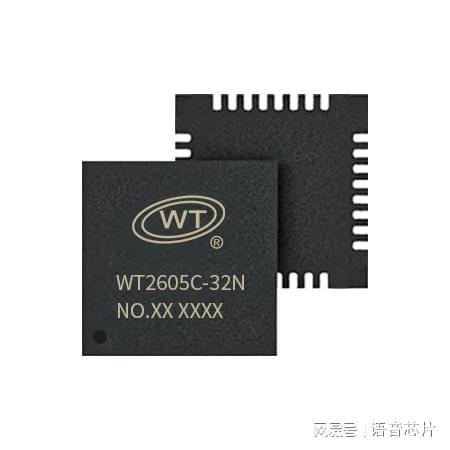

　　芯片内置高性能 32 位 CPU，主频最高 240MHz，具备强大的音频处理能力。封装采用 QFN32 方案，尺寸仅 4×4mm，适合空间紧张的产品设计。工作电压范围宽，支持 2.8V 至 5.0V，兼容 3.3V 和 5V 供电系统。蓝牙版本为 Bluetooth 5.3，同时支持经典蓝牙（BR+EDR）和低功耗蓝牙（BLE）双模工作。外部控制接口采用标准 UART AT 指令，默认波特率 115200bps，主控工程师无需了解底层蓝牙协议栈即可快速集成。

　　WT2605C 同时支持经典蓝牙和低功耗蓝牙，两套协议独立工作，互不干扰。

　　经典蓝牙（BR/EDR）方面，支持 A2DP 高质量音乐传输、AVRCP 媒体远程控制（播放/暂停/上下曲）、HFP 免提通话协议、SPP 串口透传协议，音频解码格式覆盖 SBC 和 AAC。低功耗蓝牙（BLE）方面，支持主机、从机、主从一体三种角色，PHY 速率支持 2M，适合数据透传场景。蓝牙有效连接距离建议在 10 米以内，出厂默认蓝牙广播名称为

　　蓝牙附加功能还包括：播放时同步推送歌词和专辑封面、来电报号、支持电话本和通话记录推送、BLE 数据透传通道。

　　.WAV，码率范围 8kbps 至 320kbps。播放模式灵活，支持文件索引点播、插播、单曲循环、全部循环和随机播放，音量分 32 级可调。三类存储设备之间还支持互相拷贝音频文件，并支持通过 TF 卡或 U 盘进行固件 OTA 升级。3. 音频编解码能力

　　WT2605C 内置高品质立体声 DAC 和双通道 ADC。DAC 输出为 16 位立体声，支持左/右声道独立输出，信噪比达 95dB（A 计权），THD+N 为 -65dB，频率响应覆盖 20Hz 至 16kHz，适合高保真音频应用。ADC 输入同样为双通道 16 位，支持麦克风输入，信噪比 79dB，可用于录音或语音识别输入。

　　音频模式两个独立状态，两者不可同时运行，需通过 AT 指令切换。上电后芯片默认进入蓝牙模式，可被手机等设备搜索并连接，播放蓝牙音乐。切换至音频模式后，芯片控制 Flash / TF 卡 / U 盘上的音频文件播放，蓝牙功能暂停。通过发送AT+CHMODE指令可在两种模式之间随时切换。AT 指令控制协议

　　WT2605C 采用标准 UART AT 指令协议，通信电平为 3.3V TTL，数据格式为 8 位数据位、无奇偶校验、1 位停止位，默认波特率 115200bps。指令格式为：

　　BT_STA:9，让主控 MCU 可以实时感知蓝牙状态。主要工程方案（固件选项）

　　WT2605C 出厂时需烧录对应的工程方案固件，不同方案对应不同的功能组合：

　　时钟晶振：引脚 17（XIN）和引脚 18（XOUT）用于外接 24MHz 晶振。

　　串口通信：引脚 25（UART_RX）为串口数据接收，引脚 26（UART_TX）为串口数据发送，用于 AT 指令通信。

　　状态指示：引脚 27（P18/BUSY）在播放音频时输出高电平，停止播放时回落低电平，可接主控 GPIO 实时检测播放状态。

　　工作温度范围为 -40°C 至 +85°C，储存温度范围为 -65°C 至 +150°C。供电电压 VCC 最大不超过 5.0V，最小不低于 -0.3V。IO 引脚输入电压范围为 -0.3V 至 3.6V，超出此范围可能损坏芯片，设计时需注意不同电平系统之间的电平转换。

　　WT2605C 集蓝牙音频传输与本地语音播放于一体，适合以下几类典型产品需求：

　　如果你在做蓝牙耳机、蓝牙音箱、白噪声音箱或耳机等产品，需要芯片同时支持手机蓝牙连接播放和本地音频存储播放，WT2605C 的双模蓝牙加 TF 卡和 Flash 方案可以直接覆盖。芯片支持 A2DP 立体声、AAC/SBC 解码、AVRCP 媒体控制，无需额外 DSP 芯片，整体方案简洁。

　　车载场景对免提通话、来电播报和语音提示需求集中。WT2605C 支持 HFP 免提协议、来电报号、电话本推送，同时通过 UART AT 指令接受主控 MCU 的调度，整合进仪表系统几乎不需要额外的蓝牙协议开发工作。

　　易倍体育官网登录入口 Emc易倍平台

　　这类产品通常需要语音提示加远程蓝牙控制，开发团队希望通过简单的串口指令完成接入，不维护复杂的蓝牙协议栈。WT2605C 的 AT 指令接口让任意带串口的主控（STM32、ESP32、Arduino 等）都可以快速集成，开发门槛极低。

　　智能家电/家居设备 健身器材 医疗仪器语音提示 工业共享柜机 语音广告机/迎宾器

　　以下是常见选型需求的逐条说明，帮助工程师快速判断 WT2605C 是否适合自己的项目：✅ 需要蓝牙 5.0 及以上，同时支持 A2DP 音频和 HFP 通线DP、AVRCP、HFP、SPP 协议栈，可以满足。

　　✅ 蓝牙音频之外还需要 BLE 数据透传通道：支持经典蓝牙和 BLE 双模并存，BLE 支持 PHY 2M，可以满足。

　　✅ 主控 MCU 需要通过串口 AT 指令控制播放，希望开发简单：标准 UART AT 指令，3.3V TTL，默认 115200bps，无需开发蓝牙协议栈，可以满足。

　　✅ 需要本地存储播放，同时也能蓝牙连接手机：支持 Flash / TF 卡 / U 盘本地播放，同时支持蓝牙模式，两种模式可通过指令切换（互斥），基本可以满足。

　　✅ 供电电压不稳定，需要宽电压兼容：工作电压 2.8V 至 5.0V，可以满足。

　　✅ 需要麦克风输入和录音功能：内置双通道 16 位 ADC 和 MIC 引脚，选用 A001 工程方案支持录音，可以满足。

　　❌ 需要蓝牙和本地音频同时运行：两种模式互斥，无法同时运行，不满足此需求，需考虑其他方案。

　　⚠️ 需要超过 10 米的蓝牙连接距离：WT2605C 建议使用距离在 10 米以内，超出此距离视实际环境而定，不作保证。

　　蓝牙音乐 + 蓝牙免提通话 + 本地音频播放（最常见场景）→ 选L009

　　需要 BLE 透传 + 蓝牙音频 + 免提 + 本地音频（全功能）→ 选L011

　　外接晶振需选用频率 24MHz、频率公差 ±10PPM、负载电容 12pF 的规格，建议使用外壳接地的贴片晶振，抗干扰性能更好。量产前需实际测量频偏，通过调整负载电容将频偏控制在 ±25kHz 以内，否则可能导致蓝牙连接不稳定甚至无法连接。

　　射频走线Ω 特征阻抗，走线应尽量短且直，禁止直角转弯，建议使用圆弧或 135° 角走线方式。天线推荐采用倒 F 形结构，放置于 PCB 板边，天线区域正反面均须保留净空区，严禁被地平面包裹，同时应远离金属物体、电池和高频噪声源，避免信号屏蔽和干扰。

　　⚠️重要提示：如需外挂 SPI Flash，强烈建议使用唯创品牌 Flash。其他厂商的 Flash 芯片无法保证与 WT2605C 正常配合工作，可能出现识别失败或读写异常。

　　Q：WT2605C 能同时播放蓝牙音乐和本地 Flash 音频吗？A：不能。蓝牙模式和音频模式互斥，同一时间只能运行其中一种，需通过

　　Q：WT2605C 上电后如何连接蓝牙？A：芯片上电默认进入蓝牙模式，蓝牙名称为

　　Q：TF 卡和 U 盘同时插入时哪个优先？A：在音频模式下，TF 卡优先级高于 U 盘，芯片优先响应 TF 卡中的音频文件。

　　格式，码率范围 8kbps 至 320kbps，覆盖从语音品质到高保真音乐的常见需求。Q：如何判断芯片是否正在播放？A：BUSY 引脚（P18，引脚 27）在播放音频时输出高电平，停止播放时回落低电平。可将此引脚连接至主控 MCU 的 GPIO，实时检测播放状态，无需轮询 AT 指令。

　　A：蓝牙 5.3，同时支持 BR + EDR 经典蓝牙和 BLE 低功耗蓝牙双模，既可作为音频接收设备，也可通过 BLE 通道进行数据透传。
